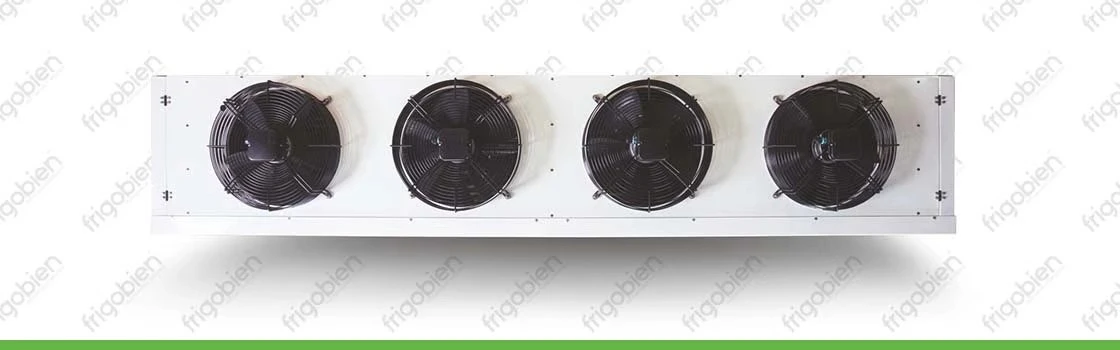

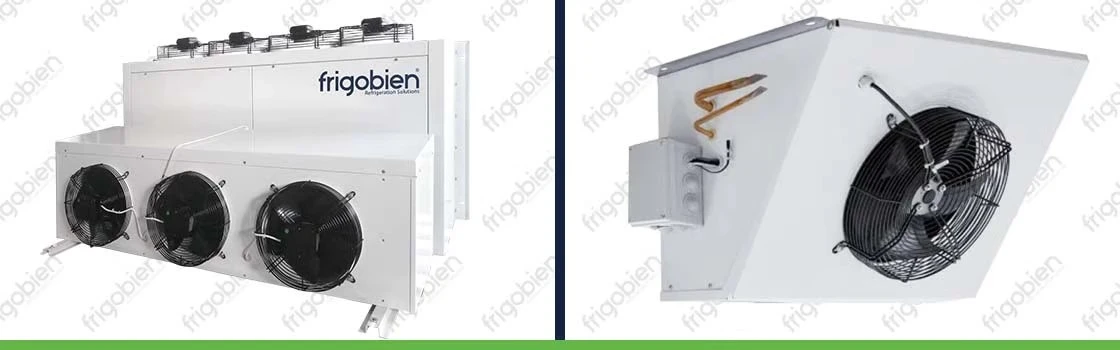

Evaporatör Değişimi

Evaporatör değişimi ihtiyaçlarınızda 7/24 ulaşabileceğiniz iletişim merkezimiz sizlere servis yönlendirmek için telefonun diğer ucunda bekliyor olacaktır. Ticari soğutma hizmeti vermenin yanı sıra parça çözümleri de sunmaktayız. Frigobien Endüstriyel Soğutma Sistemleri olarak, soğutma parçaları ihtiyaçlarınız için yanınızdayız.

Evaporatör Nedir?

Evaporatörler, soğutulacak maddeden gelen ısıyı soğutucu akışkana aktaran, böylece maddeden ısıyı uzaklaştıran ısı değiştirici yüzeylerdir. Evaporatörler, soğutma ve iklimlendirme proseslerinde çok çeşitli uygulamalar için kullanılır ve bu nedenle çok çeşitli şekil, boyut ve tasarımlarda mevcutturlar. Soğutucuyu besleme yöntemine, evaporatörün yapısına, evaporatör etrafındaki hava sirkülasyonunun yönüne, uygulamaya ve ayrıca soğutucu kontrolüne bağlı olarak da farklı şekillerde sınıflandırılırlar.

Ev tipi buzdolaplarında, buz bu bölmelerde yapıldığı için evaporatörler genellikle dondurucular olarak bilinir. Evaporatörün doğrudan oda havasını soğutmak için kullanıldığı pencere ve split klimalar ve diğer klima sistemlerinde soğutma serpantini olarak adlandırılır. Büyük soğutma tesislerinde ve merkezi klima tesislerinde evaporatör aynı zamanda soğutucu olarak da bilinir, çünkü bu sistemler ilk önce suyu soğutmak için kullanılır, bu da daha sonra soğutma etkisi yaratır.

Soğutucu akışkan, evaporatöre genleşme valfinden geçtikten sonra çok düşük basınç ve sıcaklıkta girer. Bu soğutucu, soğutulacak maddenin ısısını emer, böylece madde soğurken soğutucu ısıtılır. Maddeyi soğuttuktan sonra bile, evaporatörden çıkan soğutucu akışkanın sıcaklığı maddeden daha azdır. Soğutucu akışkan evaporatörü buhar halinde, çoğunlukla aşırı ısınmış halde terk eder ve kompresör tarafından emilir.

Evaporatör Bobinin Önemi

Evaporatör serpantininin ana işi , soğutucuyu ısıyı emebilecek şekilde soğutmaktır. Fan bobinin üzerine hava üfledikçe, soğutucu soğur ve buhar haline dönüşür. Soğutucu akışkan daha sonra ısıyı emer ve sıcak bir gaz olmak üzere sıkıştırma ve basınçlandırmadan geçtiği dış üniteye akar.

Evaporatör, “soğutulmuş alan veya üründen ısının uzaklaştırılmasıyla uçucu bir sıvı soğutucunun buharlaştırıldığı bir ısı transfer yüzeyi” olarak tanımlanabilir. Evaporatör ayrıca soğutucu veya dondurucu veya soğutucu olarak da bilinir. Soğutma sisteminin alçak basınç tarafına bağlanır. Genleşme cihazı ile kompresör arasına monte edilir.

Evaporatörün işlevi: 'Soğutulacak madde veya boşluktan soğutucu akışkan vasıtasıyla ısıyı emmek'.

Genleşme valfinden gelen sıvı soğutucu akışkan, soğutulmakta olan alan veya malzemeden gizli ısıyı emerek 'kaynadığı' evaporatöre girer. Soğutucu akışkanın, soğutulan mahalde muhafaza edilmesi gereken sıcaklıktan daha düşük sıcaklıkta buharlaşması için evaporatörde düşük basınç tutulması gereklidir. Sıvı soğutucu akışkan kaynadığında ve düşük basınç nedeniyle evaporatörde buhar haline geçtiğinde, kendisinden büyük miktarda ısıyı emer ve soğur. Soğuk soğutucu akışkan, kendisiyle temas eden her şeyi daha da soğutan evaporatör serpantin yüzeyini soğutur.

Evaporatör Çeşitleri

Evaporatörler şu şekilde sınıflandırılır:

İnşaat türüne göre

Çıplak borulu serpantin evaporatör,
Plaka evaporatör,
Kabuk ve bobin buharlaştırıcı ve
Kanatlı borulu evaporatör,
Kabuk ve borulu evaporatör,
Tüp evaporatörde tüp.

Soğutucu besleme/çalışma koşulları yöntemine göre

Kuru genleşmeli evaporatörler,
Su basmış evaporatörler.

Isı transfer moduna göre

Doğal konveksiyon,
Zorlanmış konveksiyon.

Frost'a göre

Buzlu buharlaştırıcılar: Bu tip buharlaştırıcılar her zaman 0°C'nin altındaki sıcaklıklarda çalışır. Soğutma bobini kullanımdayken sürekli donuyor.

Buzlanmayan evaporatörler: Bu tip evaporatör, neredeyse buzun donma noktasının üzerindeki sıcaklıklarda çalışır. Bu tip evaporatör hızlı nem çekmediği için sebze, meyve ve diğer bozulabilir maddelerin muhafazasında kullanılır.

Defrost evaporatörleri: Burada, kompresör ve dolayısıyla soğutma sistemi çalışırken buz birikir. Ve kompresör ve dolayısıyla soğutma sistemi durduğunda don erir.

Evaporatör İçin İdeal Koşullar

Tamamen soğutulabilen mümkün olan en geniş yüzey alanı.
Temiz ve donmayan buharlaşma ünitesi yüzeyleri çevresinde hızlı hava sirkülasyonu.
Soğutucu akışkan ve hava arasında 8°C ila 10°C arasında düşük bir sıcaklık farkı.
Yoğuşma ünitesinin yüksek kapasitesi ve verimliliği ile sonuçlanan yüksek bir emme basıncı.
Yiyecek görünümünü, nem içeriğini ve ağırlığını korumak için yüksek nem bırakan düşük miktarda su buharı giderme.

Evaporatör Kapasitesi

Evaporatör, soğutma sistemindeki, soğutulacak malzemeden/boşluktan evaporatörden akan sıvı soğutucuya ısı transferinin gerçekleştiği bileşendir. Bu nedenle evaporatör, maddeyi veya boşluğu istenilen sıcaklıkta tutacak ısıyı absorbe etme kapasitesine sahip olmalıdır. Evaporatör kapasitesi, “soğutulmuş alan veya maddeden evaporatör duvarlarından geçen ısının, evaporatör bobininden akan buharlaştırıcı sıvı soğutucuya geçme hızı” olarak tanımlanır. Ton soğutma (TOR) olarak ifade edilir. Bir buharlaştırıcının ısı emme veya ısı transfer kapasitesi şu şekilde verilir:

Q = U × A × LMTD

Neresi,

Q = Kw cinsinden aktarılan ısı miktarı

^{A = m 2} cinsinden evaporatörün dış yüzey alanı

^{U = kW /m 2} .°C cinsinden toplam ısı transfer katsayısı

LMTD = Evaporatör dışındaki sıcaklık ile evaporatör içindeki soğutucu akışkanın sıcaklığı arasındaki logaritmik Ortalama Sıcaklık Farkı °C cinsinden

Çıplak Tüp Evaporatör

Çıplak borulu evaporatörler genellikle çelik boru veya bakır boru borulardan yapılır. Çıplak borulu evaporatörler çok sayıda boyut, şekil ve tasarımda mevcuttur. Basit yapısı nedeniyle, çıplak boru veya bobinin temizlenmesi ve buzunun çözülmesi kolaydır. Borunun etkin uzunluğu ve çapı, genleşme valfinin kapasitesi tarafından yönetilir.

Şekil 1: Çıplak borulu serpantin evaporatörü

Çıplak Tüp Evaporatör Uygulamaları

Çıplak borulu evaporatörler, mahal sıcaklığının OCC'nin altında tutulduğu soğutma uygulamaları için en sık kullanılır.
Temizlemesi daha kolay olduğu için ev tipi buzdolaplarında yaygın olarak kullanılırlar.

Plaka Yüzey Tipi Evaporatör

Yaygın bir plaka yüzey tipi evaporatör tipi Şekil 2'de gösterilmektedir. Bu tip evaporatörde, bobinler ya bir plakanın bir tarafına ya da kenarlardan birbirine kaynaklanmış iki plaka arasına kaynaklanır.

Şekil 2: Plaka yüzey tipi evaporatörler

Plaka Yüzey Tipi Evaporatör Uygulamaları

Plaka yüzey tipi evaporatörler genel olarak,

Ev Buzdolapları,
İçecek Soğutucuları,
Ev Dondurucular,
Dondurma Dolapları vb.

Kanatlı Evaporatör

Kanatlı buharlaştırıcı, üzerine metal plakaların veya kanatların tutturulduğu çıplak borulardan veya bobinlerden oluşur. Metal kanatlar, iyi termal iletkenliğe sahip ince metal levhalardan yapılmıştır. Kanatların şekli, boyutu ve aralığı, belirli bir uygulama için en iyi ısı transferi oranını sağlamak üzere benimsenebilir. Kanatlar, ısı transfer yüzeyinin temas alanını büyük ölçüde arttırdığından, kanatlı evaporatörler, genişletilmiş yüzey evaporatörleri olarak da adlandırılır. Genellikle soğutma sıcaklığının 0C'nin üzerinde olduğu uygulamalar için kullanılırlar. Kanatlı evaporatörün hızlı ısı transfer kabiliyeti nedeniyle, serpantinin sıcaklığı 0C'ye yakın olduğunda “OFF” döngüsü sırasında kendi kendini çözecektir. Kanatlı bir bobinin donmasına asla izin verilmemelidir, çünkü kanatlar arasında don birikmesi ısı transfer kapasitesini azaltır. Yüksek emiş sıcaklığında çalışan klima serpantinleri, buzlanmayı önlemek için 3 mm kadar küçük kanat aralığına sahiptir. Bazı kanatlı bobinler, kanatçıklar arasında daha geniş boşluğa sahiptir. Bu kanatlı bobinler “AÇIK” çevrimde donar ve “KAPALI” çevrimde çözülür.
